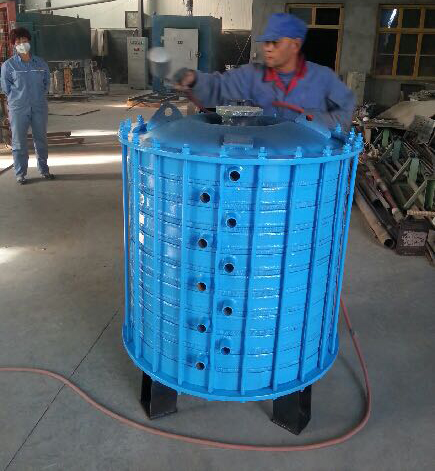

噴涂氟塑料冷凝器它們的主要部分都是由許多小直徑薄壁的氟塑料傳熱軟管組成的管束(見下圖)。常用的管子規格有多種﹐外徑×壁厚分別為3～6mm×0.3～0.6mm。管束包含有60～5000根管子﹐兩端各用聚四氟乙烯卷帶互相隔開。管束插在一環中﹐焊成整體蜂窩狀管板。噴涂氟塑料冷凝器的其它部件與常見的﹑用金屬管作為傳熱組件的管殼式冷凝器和沉浸式冷凝器略同。
氟塑料的化學性能極穩定﹐抗蝕性能尤好。氟塑料管壁表面光滑﹐并且有適度的撓性﹐使用時微有振動﹐故不易結垢。氟塑料冷凝器體積小﹐結構緊湊﹐設備單位體積內傳熱面積為金屬管的管殼式冷凝器的4倍多。撓性的氟塑料管能在流體的沖擊和振動中安全工作﹐管束可按需要制成各種特殊形狀。氟塑料的導熱系數低﹐力學性能較金屬差﹐不耐高溫。采用小直徑﹑薄管壁﹐雖對導熱系數和力學性能有所補償﹐但仍只能用于較低壓力和較低溫度的場合。
